Технология монтажа

Технология монтажа сэндвич-панелей

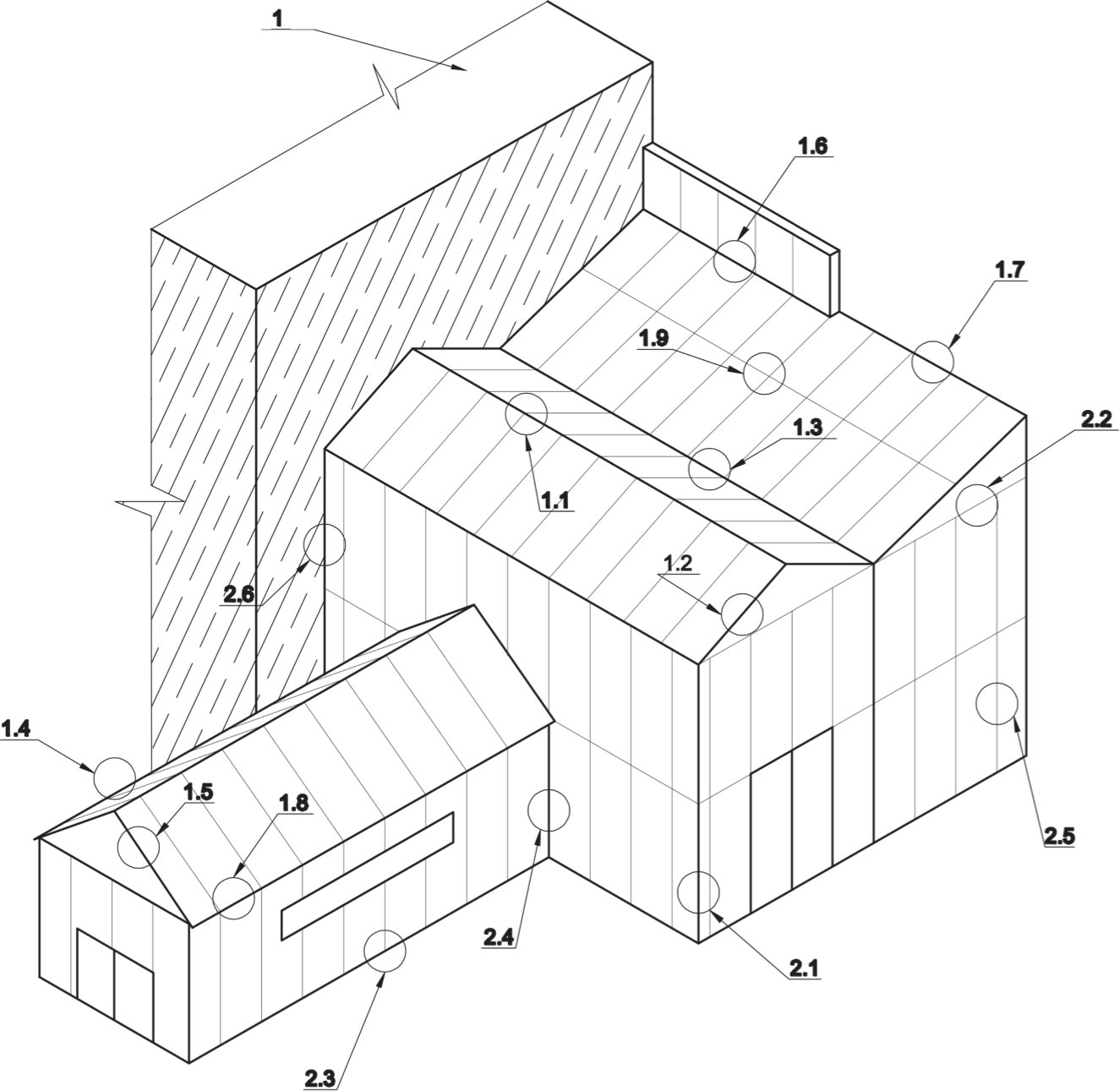

Детальные чертежи узлов кровельных и стеновых сэндвич-панелей от производителя в Днепре. Схемы соединений с указанием фасонных элементов, крепежа и уплотнителей. Нажмите на позицию в списке — увидите фото детали и технические характеристики.

Узел 1.1

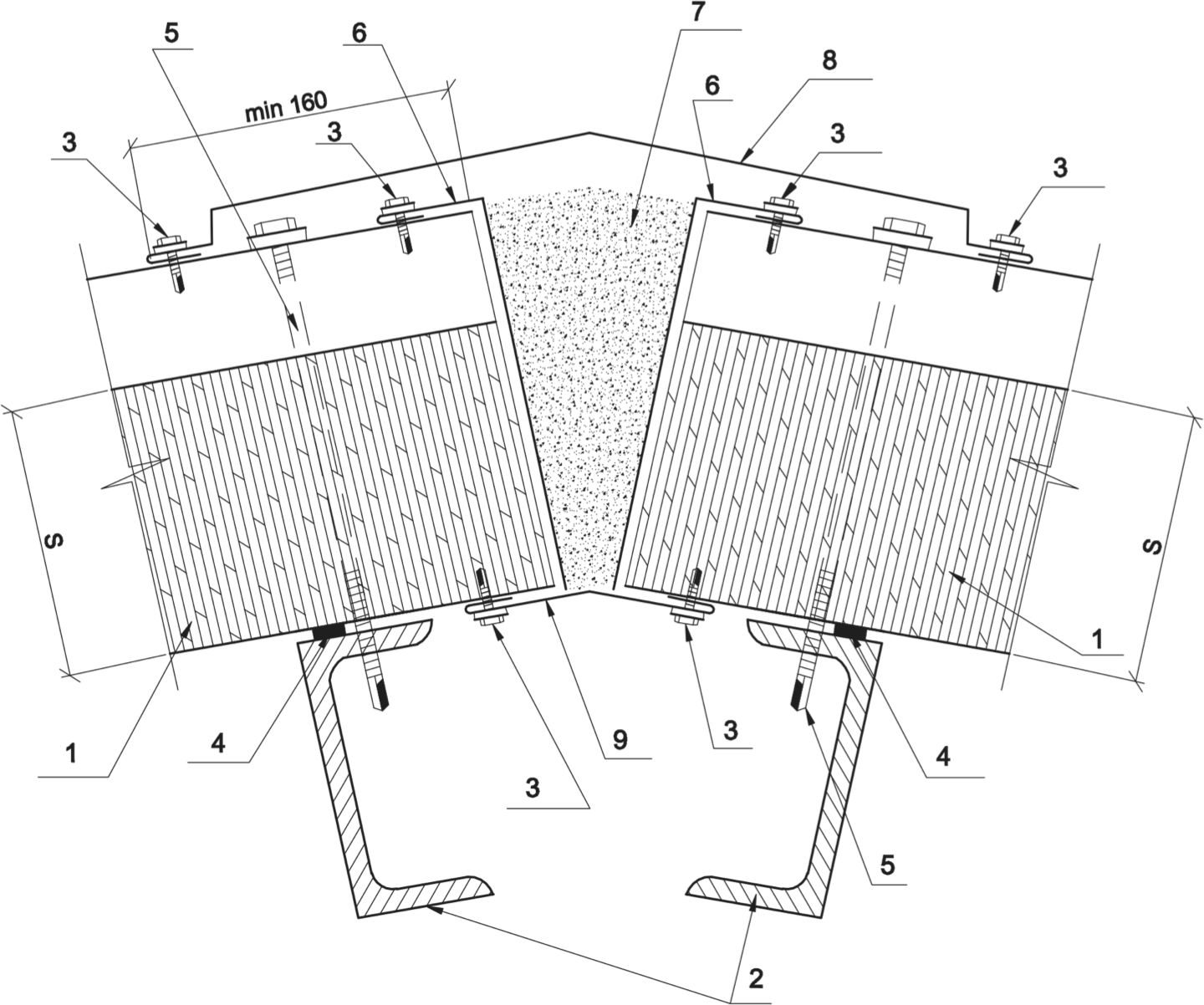

Узел 1.1: соединение кровельных сэндвич панелей в коньке — схема монтажа

Соединение кровельных панелей в коньке

1.1 · 9 позиций

Кровельная сэндвич панель — соединение кровельных панелей в коньке
👇 Выберите деталь для просмотра
Позиция 1
Кровельная панель СТАЛЬ-ПРОКАТ ПРОМ
х2
  1. 1 Кровельная панель СТАЛЬ-ПРОКАТ ПРОМ х2
  2. 2 Прогоны согласно проектному решению х2
  3. 3 Самосверлящий шуруп или заклепка х8
  4. 4 Уплотнительная самоклеющая лента х2
  5. 5 Самосверлящий шуруп для стальных конструкций х2
  6. 6 Фасонный элемент ФК-3 х2
  7. 7 Теплоизоляционная прокладка или уплотнитель х1
  8. 8 Фасонный элемент ФК-1 х1
  9. 9 Фасонный элемент ФК-2 х1
Узел 1.2

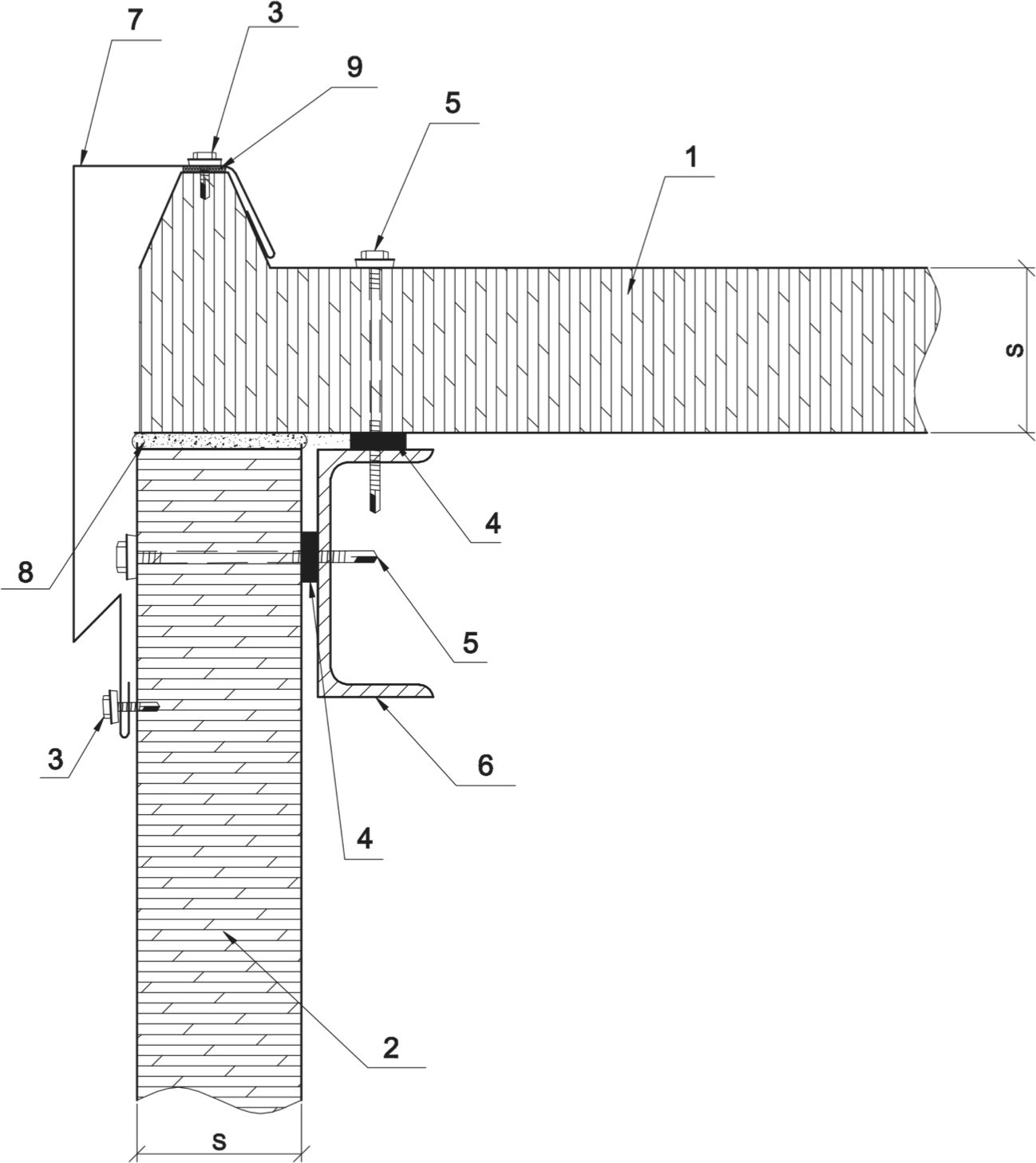

Узел 1.2 (Вариант А): примыкание стеновых и кровельных сэндвич панелей в торце здания Вариант А

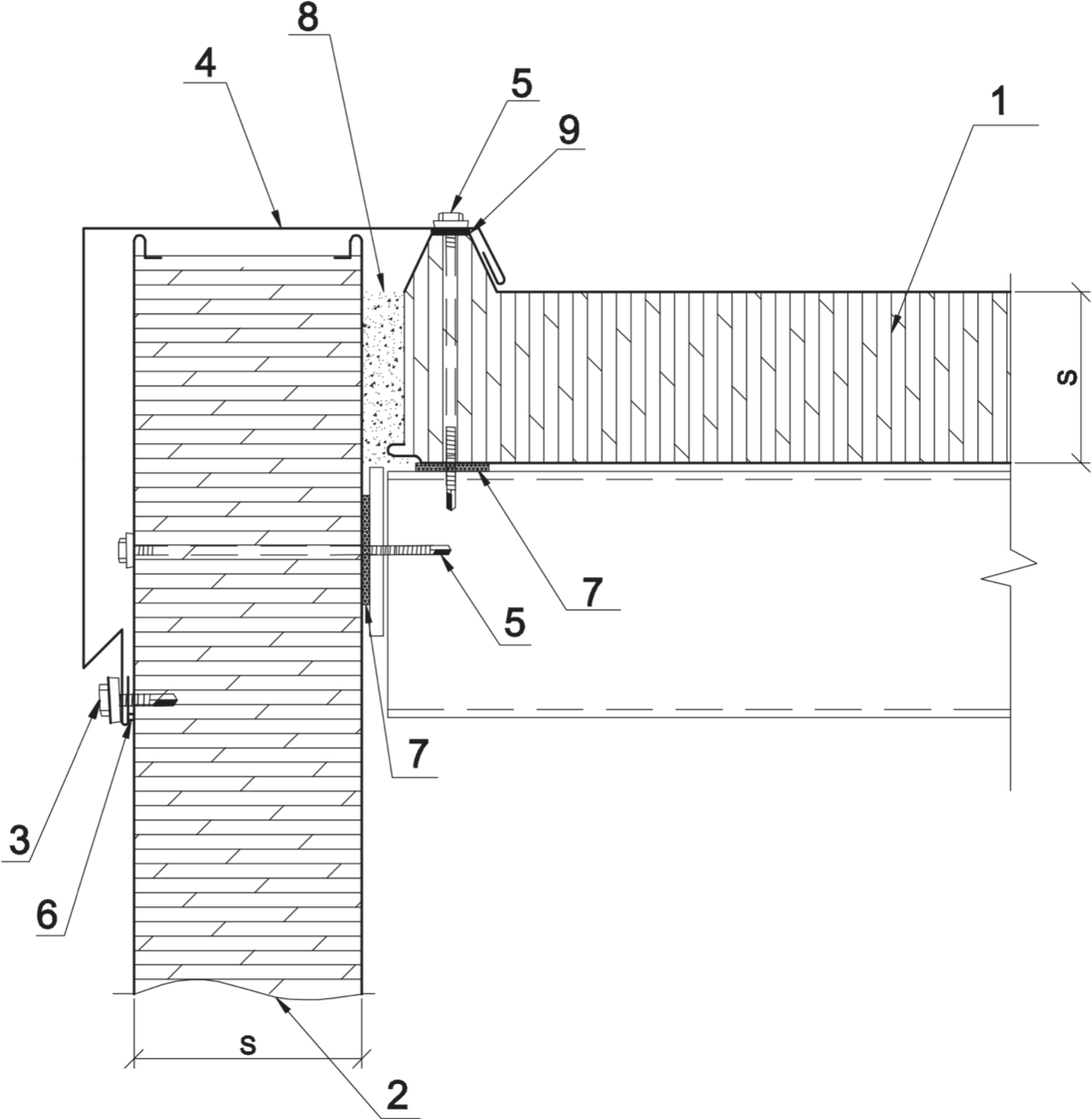

Соединение стеновой и кровельных панелей в торце здания

1.2 · 9 позиций

Кровельная сэндвич панель — соединение стеновой и кровельных панелей в торце здания
👇 Выберите деталь для просмотра
Позиция 1
Кровельная панель СТАЛЬ-ПРОКАТ ПРОМ
х1
  1. 1 Кровельная панель СТАЛЬ-ПРОКАТ ПРОМ х1
  2. 2 Стеновая панель СТАЛЬ-ПРОКАТ ПРОМ х1
  3. 3 Самосверлящий шуруп или заклепка х2
  4. 4 Уплотнительная самоклеющая лента (толщиной до 5мм) х2
  5. 5 Самосверлящий шуруп для стальных конструкций х2
  6. 6 Опорный ригель х1
  7. 7 Фасонный элемент ФК-4 х1
  8. 8 Теплоизоляционная прокладка или уплотнитель х1
  9. 9 Уплотнительная самоклеющая лента (толщиной до 3мм) х1
Узел 1.3

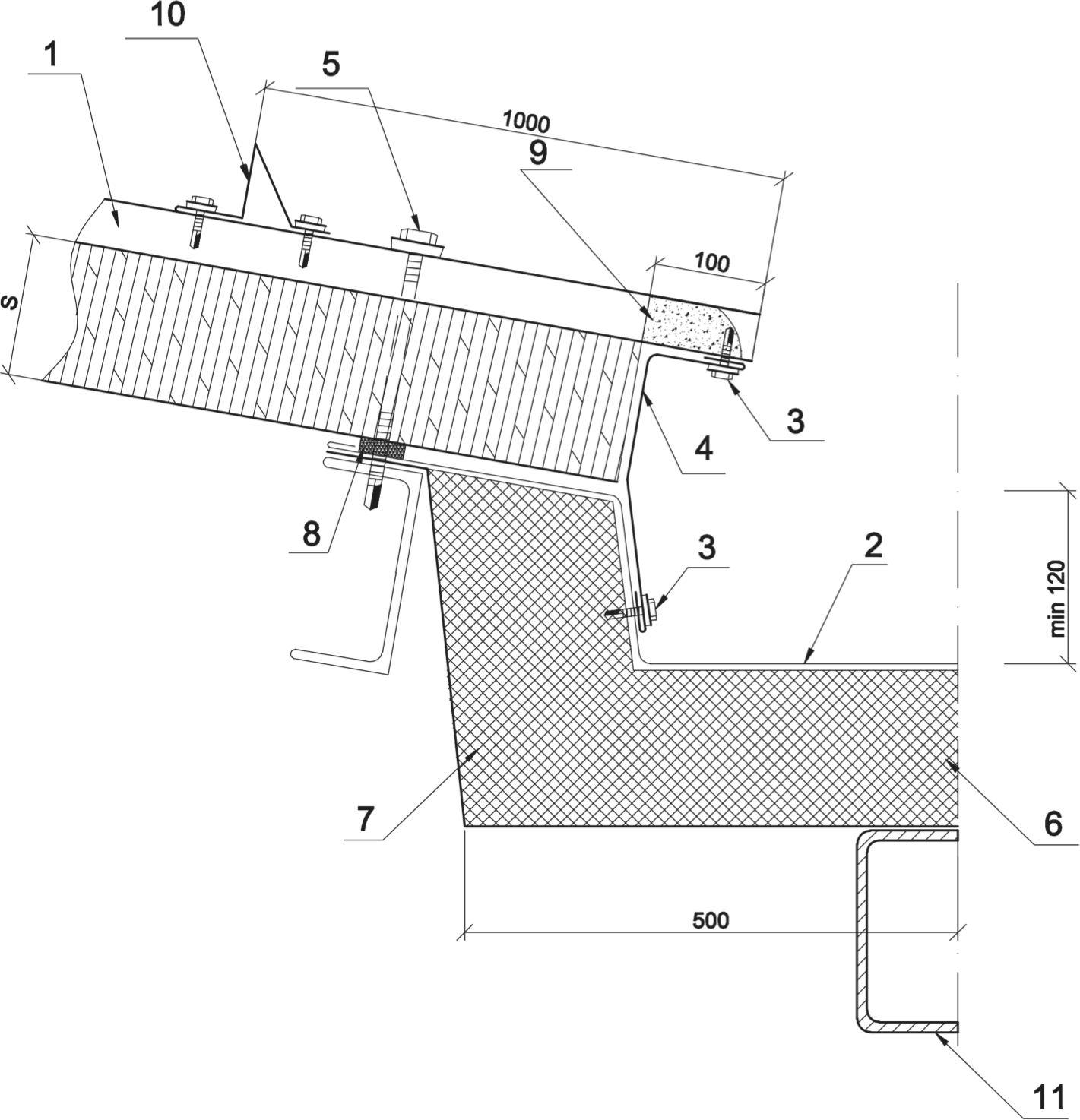

Узел 1.3: внутренний желоб на кровле из сэндвич панелей — схема устройства

Внутренний желоб

1.3 · 11 позиций

Кровельная сэндвич панель — внутренний желоб
👇 Выберите деталь для просмотра
Позиция 1
Кровельная панель СТАЛЬ-ПРОКАТ ПРОМ
х1
  1. 1 Кровельная панель СТАЛЬ-ПРОКАТ ПРОМ х1
  2. 2 Водосточный желоб ФК-8 х1
  3. 3 Самосверлящий шуруп или заклепка х2
  4. 4 Фасонный элемент ФК-13 х1
  5. 5 Самосверлящий шуруп для стальных конструкций х1
  6. 6 Теплоизоляционный материал х1
  7. 7 Кронштейн желоба х1
  8. 8 Уплотнительная самоклеющая лента (до 5мм) х1
  9. 9 Монтажная пена х1
  10. 10 Фасонный элемент ФК-СН х1
  11. 11 Опорная балка согласно проекту х1
Узел 1.4

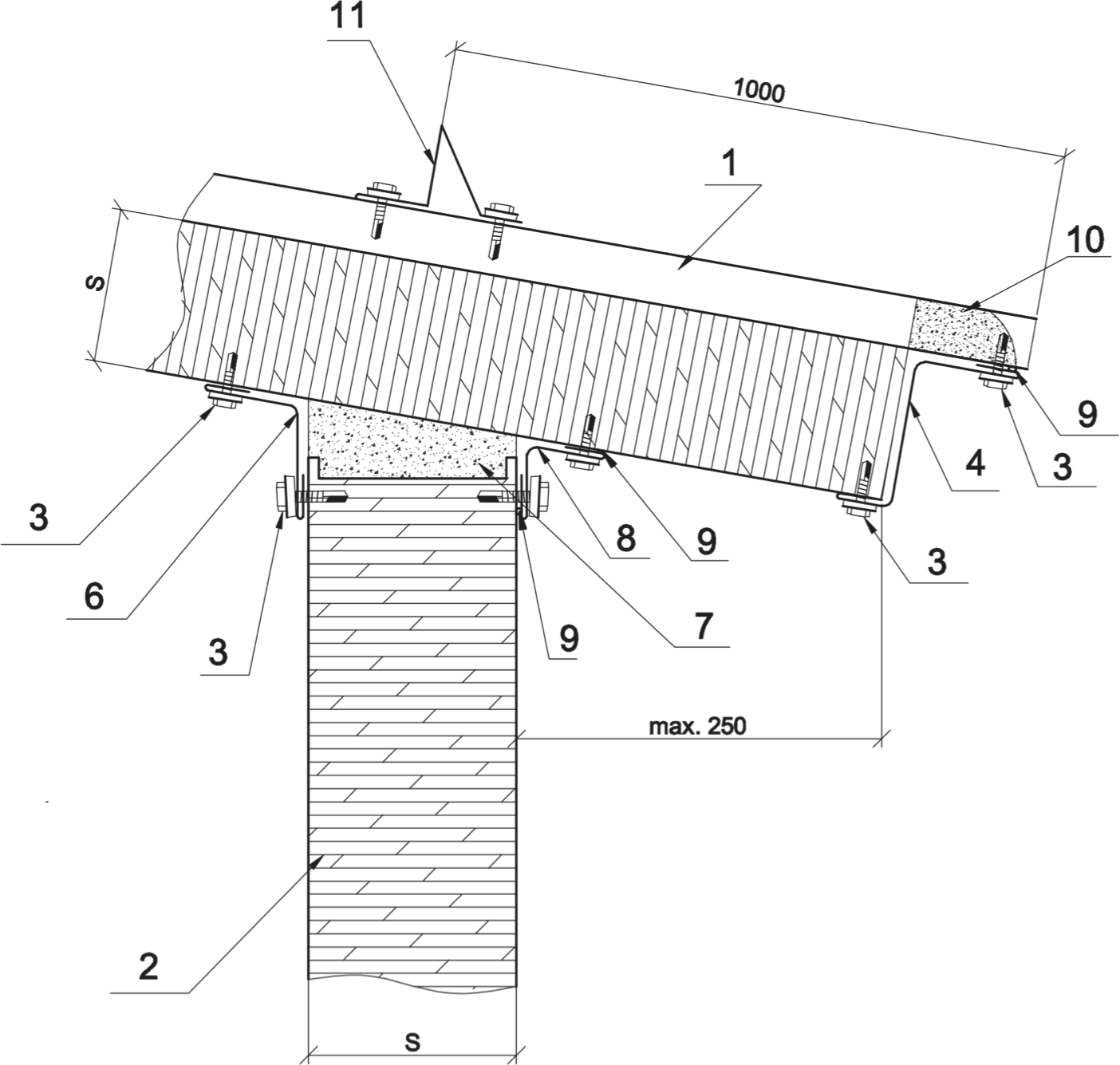

Узел 1.4: карнизный свес кровли из сэндвич панелей — схема монтажа

Свес кровли (карниз)

1.4 · 10 позиций

Кровельная сэндвич панель — свес кровли (карниз)
👇 Выберите деталь для просмотра
Позиция 1
Кровельная панель СТАЛЬ-ПРОКАТ ПРОМ
х1
  1. 1 Кровельная панель СТАЛЬ-ПРОКАТ ПРОМ х1
  2. 2 Стеновая панель СТАЛЬ-ПРОКАТ ПРОМ х1
  3. 3 Самосверлящий шуруп или заклепка х8
  4. 4 Фасонный элемент ФК-5 х1
  5. 6 Фасонный элемент ФК-6 х1
  6. 7 Теплоизоляционный материал (монтажная пена) х1
  7. 8 Фасонный элемент ФК-7 х1
  8. 9 Герметик х4
  9. 10 Монтажная пена х1
  10. 11 Фасонный элемент ФК-СН х1
Узел 1.5

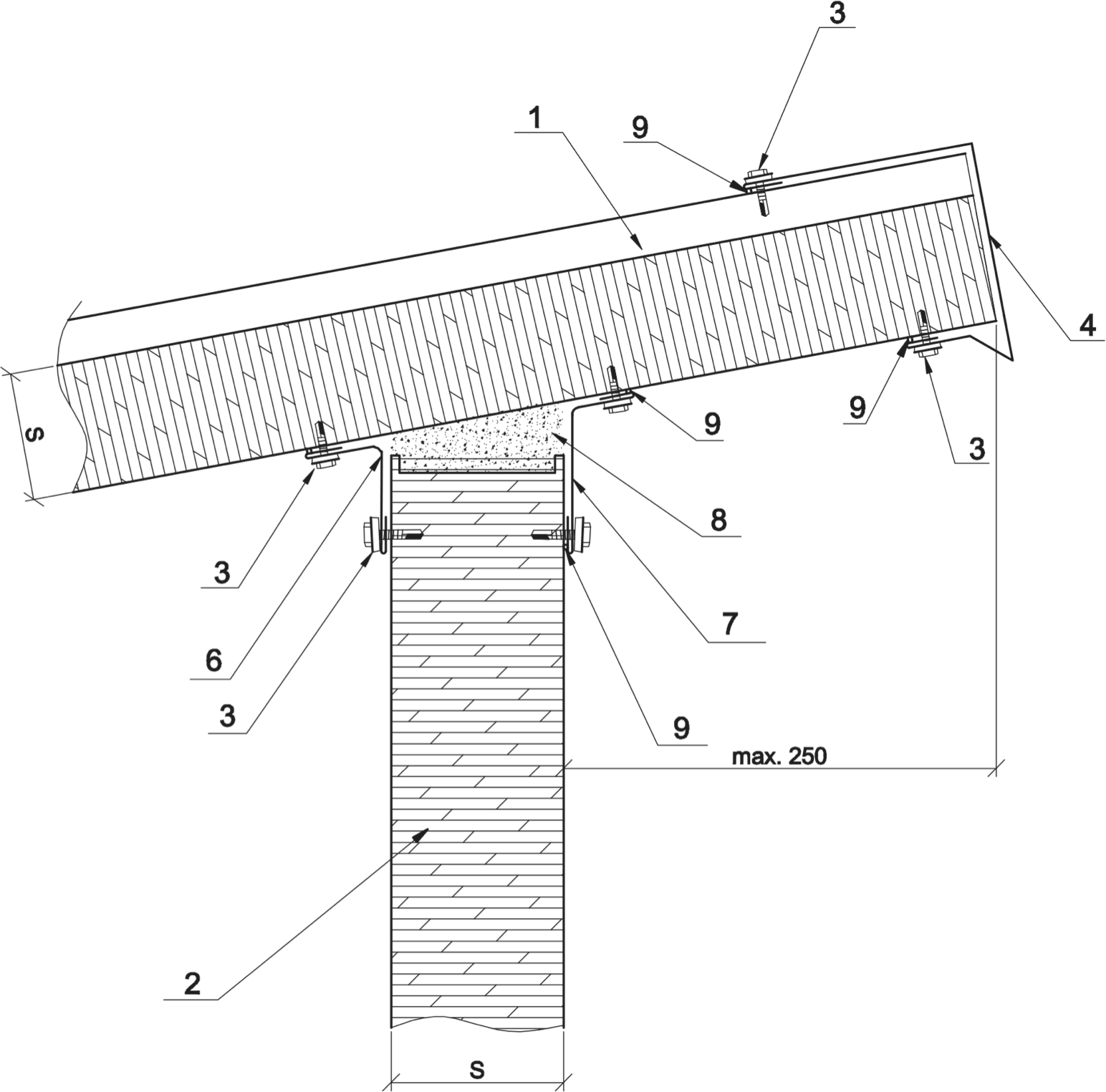

Узел 1.5: свес односкатной кровли — узел монтажа стеновых и кровельных панелей

Свес односкатной кровли

1.5 · 8 позиций

Кровельная сэндвич панель — свес односкатной кровли
👇 Выберите деталь для просмотра
Позиция 1
Кровельная панель СТАЛЬ-ПРОКАТ ПРОМ
х1
  1. 1 Кровельная панель СТАЛЬ-ПРОКАТ ПРОМ х1
  2. 2 Стеновая панель СТАЛЬ-ПРОКАТ ПРОМ х1
  3. 3 Самосверлящий шуруп или заклепка х6
  4. 4 Фасонный элемент ФК-9 х1
  5. 6 Фасонный элемент ФК-6 х1
  6. 7 Фасонный элемент ФК-7 х1
  7. 8 Теплоизоляционный материал (монтажная пена) х1
  8. 9 Герметик х5
Узел 1.6

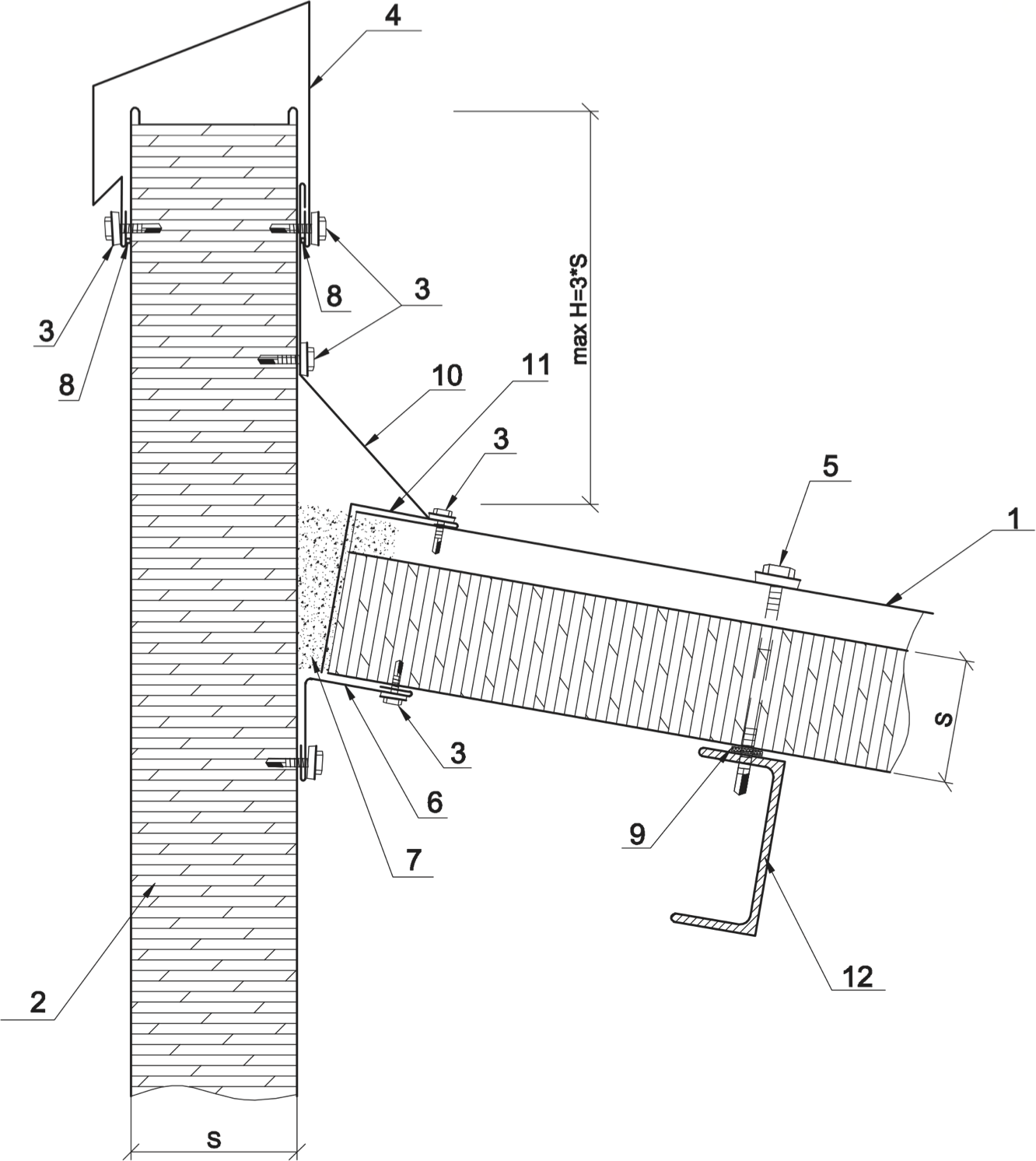

Узел 1.6: примыкание кровельных сэндвич панелей к парапету — схема

Примыкание кровли к парапету

1.6 · 12 позиций

Кровельная сэндвич панель — примыкание кровли к парапету
👇 Выберите деталь для просмотра
Позиция 1
Кровельная панель СТАЛЬ-ПРОКАТ ПРОМ
х1
  1. 1 Кровельная панель СТАЛЬ-ПРОКАТ ПРОМ х1
  2. 2 Стеновая панель СТАЛЬ-ПРОКАТ ПРОМ х1
  3. 3 Самосверлящий шуруп или заклепка х6
  4. 4 Фасонный элемент ФК-11 х1
  5. 5 Самосверлящий шуруп для стальных конструкций х1
  6. 6 Фасонный элемент ФК-7 х1
  7. 7 Теплоизоляционный материал (монтажная пена) х1
  8. 8 Герметик х2
  9. 9 Уплотнительная самоклеющая лента (до 5мм) х1
  10. 10 Фасонный элемент ФК-12 х1
  11. 11 Фасонный элемент ФК-3 х1
  12. 12 Прогоны согласно проектному решению х1
Узел 1.7

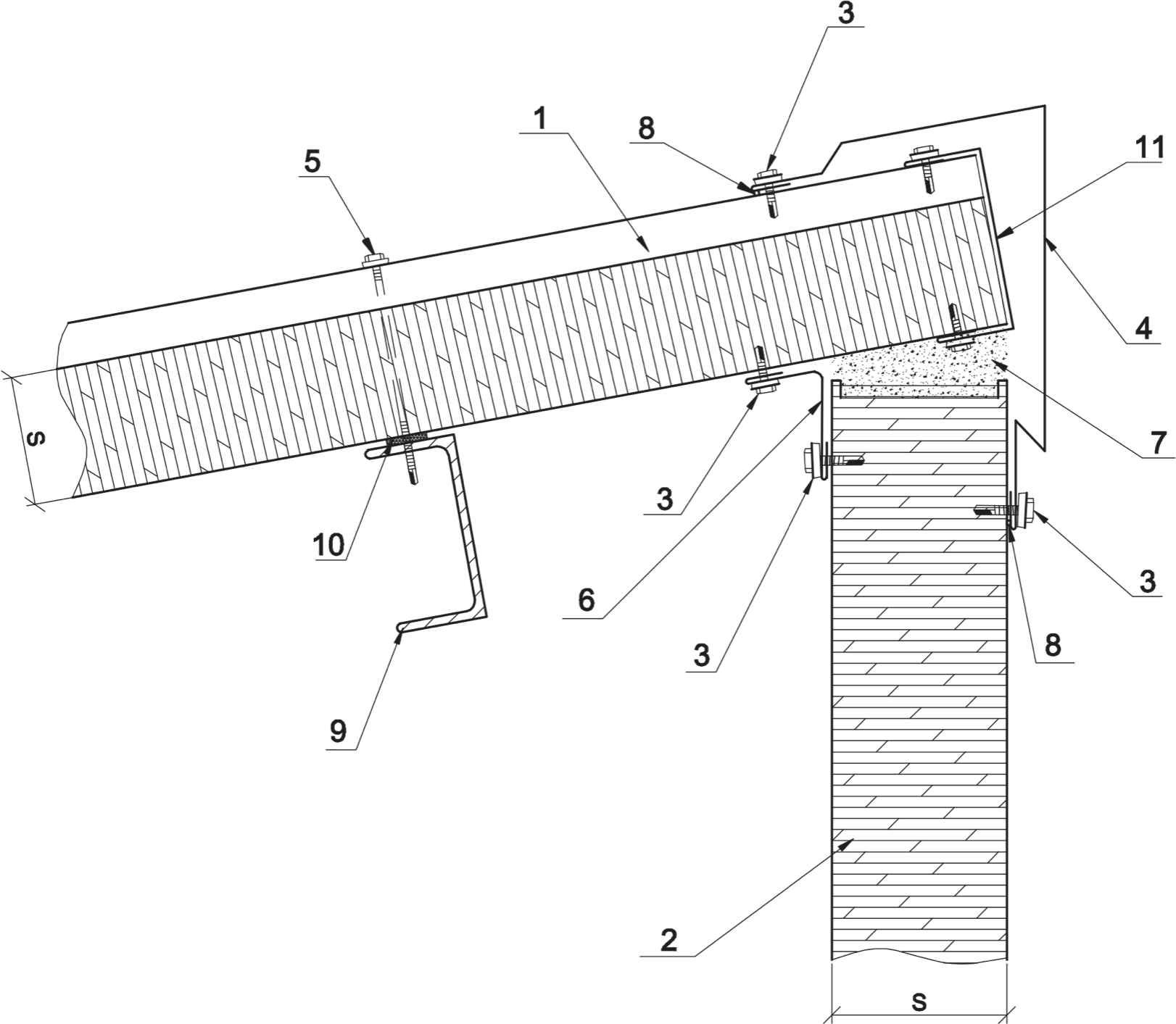

Узел 1.7 (Вариант А): угол односкатной кровли из сэндвич панелей Вариант А

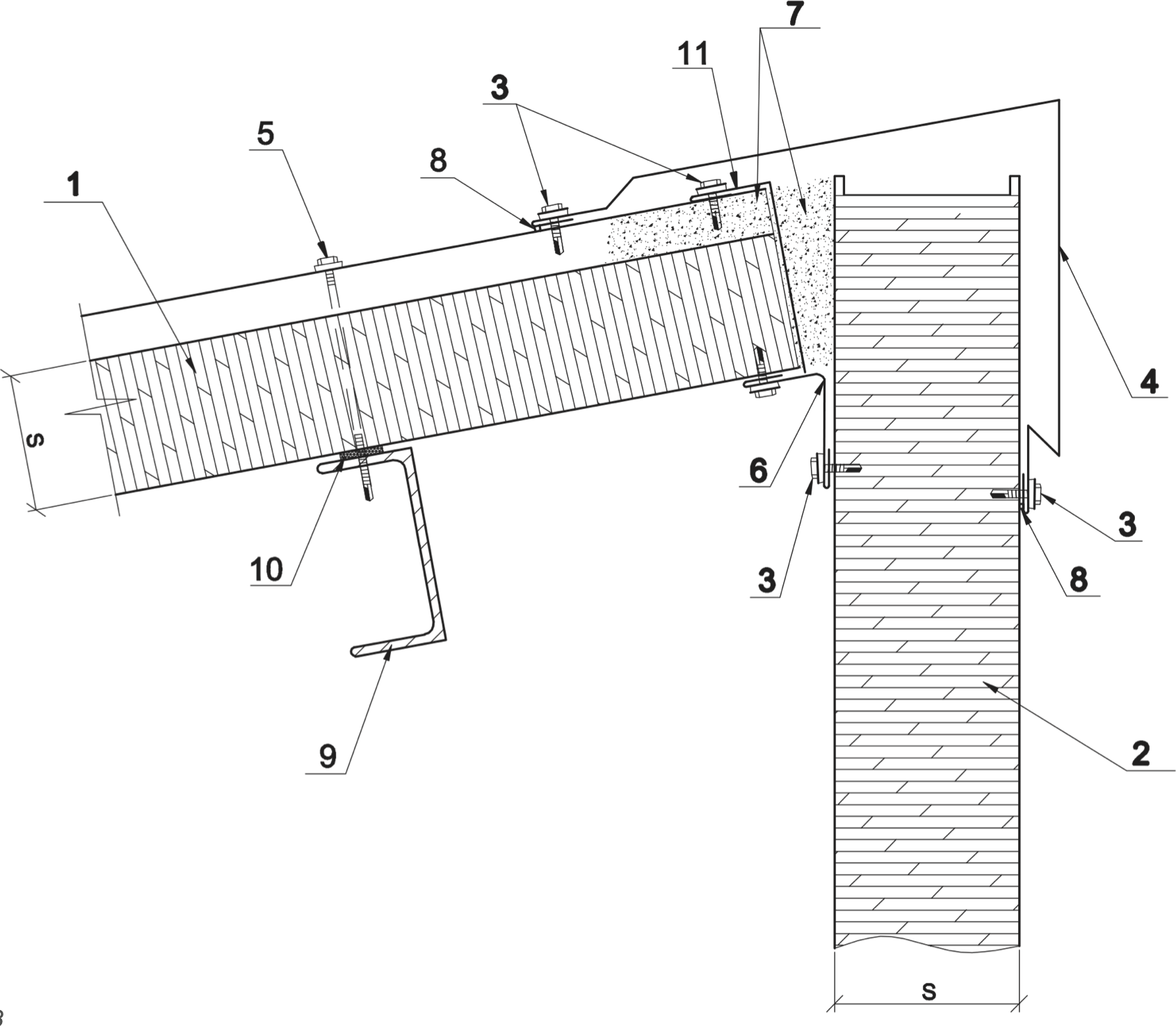

Угол односкатной кровли

1.7 · 11 позиций

Кровельная сэндвич панель — угол односкатной кровли
👇 Выберите деталь для просмотра
Позиция 1
Кровельная панель СТАЛЬ-ПРОКАТ ПРОМ
х1
  1. 1 Кровельная панель СТАЛЬ-ПРОКАТ ПРОМ х1
  2. 2 Стеновая панель СТАЛЬ-ПРОКАТ ПРОМ х1
  3. 3 Самосверлящий шуруп или заклепка х5
  4. 4 Фасонный элемент ФК-9 х1
  5. 5 Самосверлящий шуруп для стальных конструкций х1
  6. 6 Фасонный элемент ФК-7 х1
  7. 7 Теплоизоляционный материал (монтажная пена) х1
  8. 8 Герметик х2
  9. 9 Прогоны согласно проектному решению х1
  10. 10 Уплотнительная самоклеющая лента (до 5мм) х1
  11. 11 Фасонный элемент ФК-3 х1
Узел 1.8

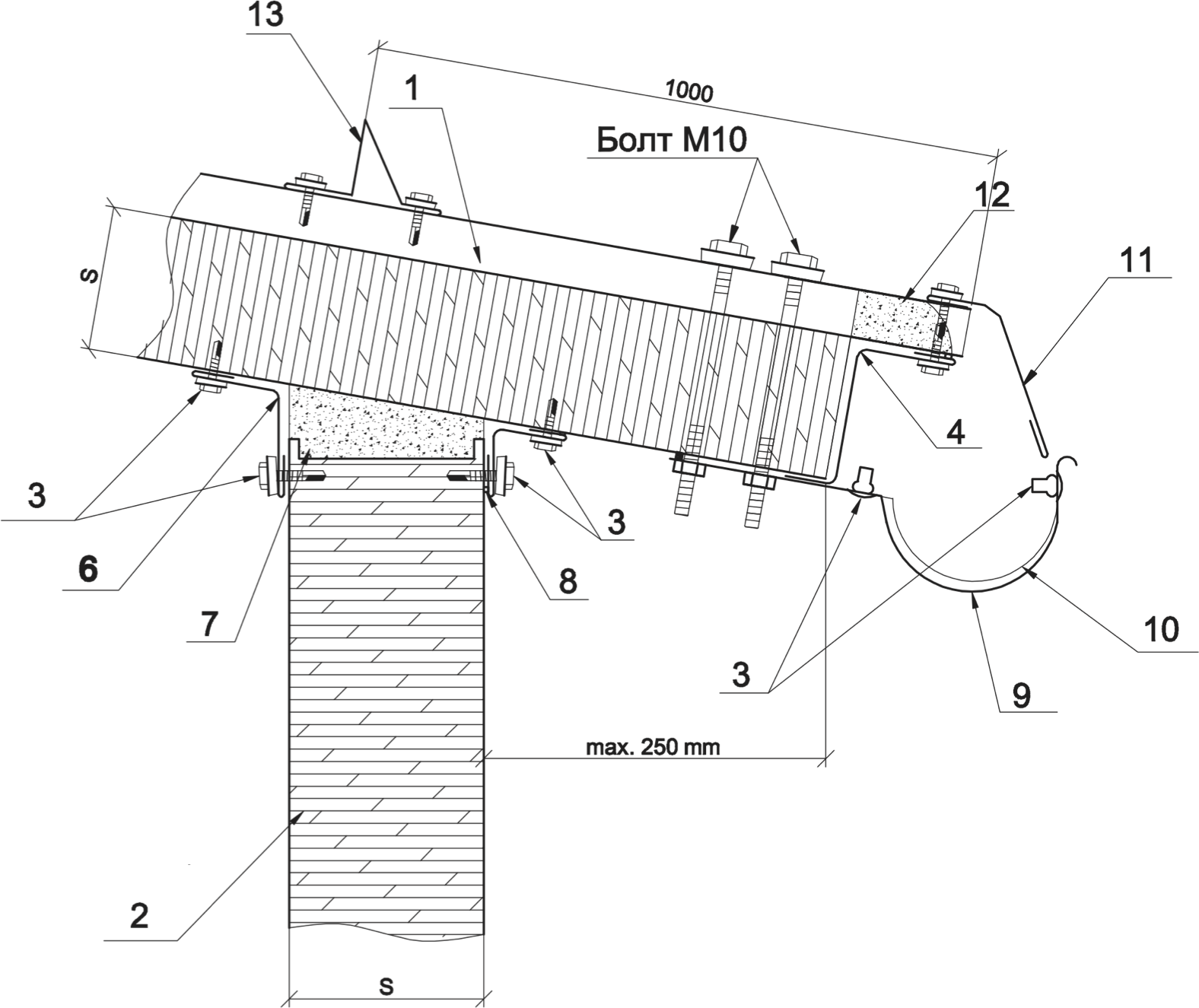

Узел 1.8: крепление водосточных желобов на кровле — схема сэндвич панелей

Узел крепления водосточных желобов

1.8 · 12 позиций

Кровельная сэндвич панель — узел крепления водосточных желобов
👇 Выберите деталь для просмотра
Позиция 1
Кровельная панель СТАЛЬ-ПРОКАТ ПРОМ
х1
  1. 1 Кровельная панель СТАЛЬ-ПРОКАТ ПРОМ х1
  2. 2 Прогоны согласно проектному решению х1
  3. 3 Самосверлящий шуруп или заклепка х5
  4. 4 Фасонный элемент ФК-5 х1
  5. 6 Самосверлящий шуруп для стальных конструкций х1
  6. 7 Фасонный элемент ФК-7 х1
  7. 8 Теплоизоляционный материал (монтажная пена) х1
  8. 9 Герметик х1
  9. 10 Фасонный элемент ФК-14 х1
  10. 11 Водосточный желоб х1
  11. 12 Фасонный элемент ФК-0 х2
  12. 13 Монтажная пена х1
Узел 1.9

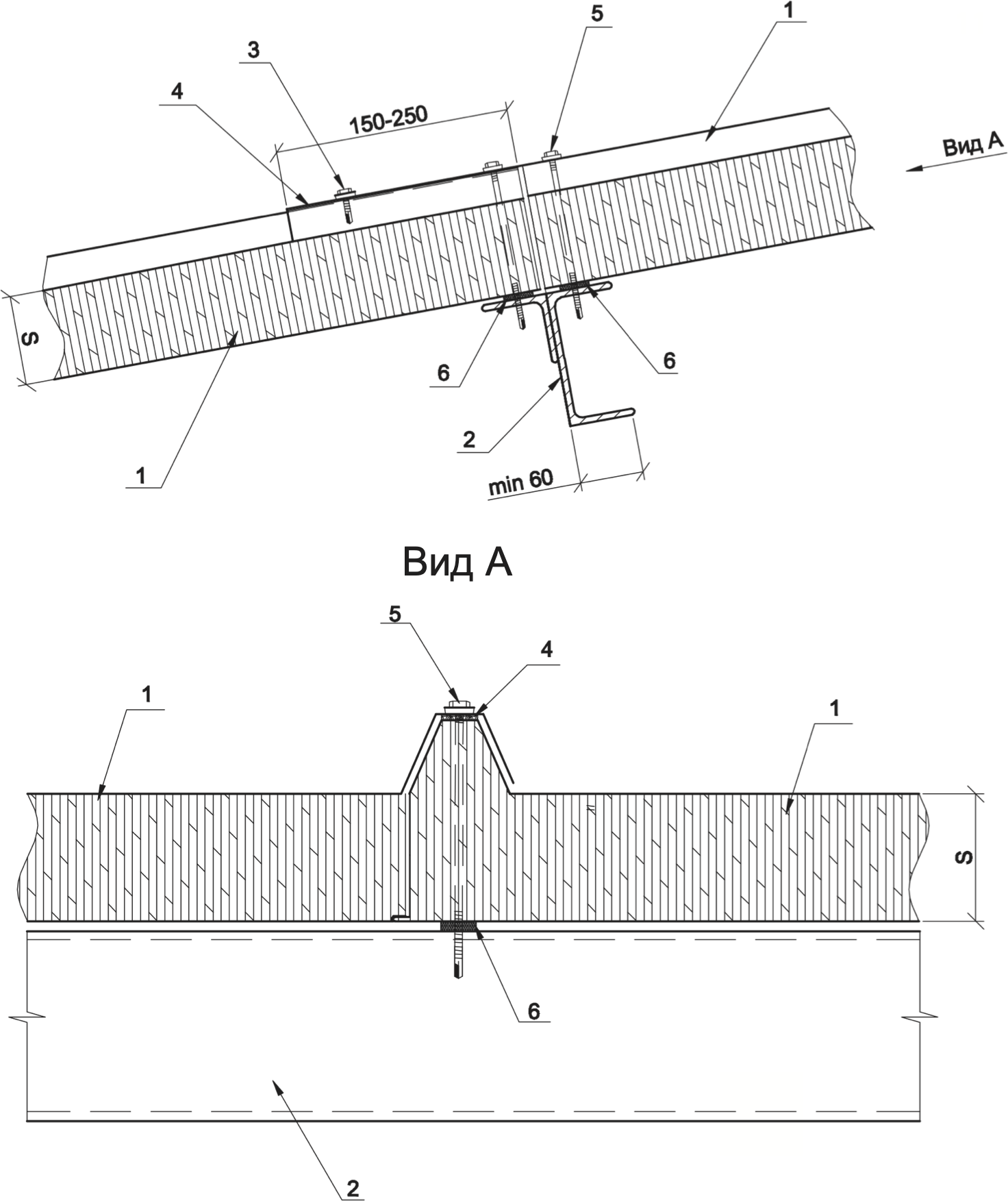

Узел 1.9: стык кровельных сэндвич панелей внахлест — схема соединения

Стык кровельных панелей внахлест

1.9 · 6 позиций

Кровельная сэндвич панель — стык кровельных панелей внахлест
👇 Выберите деталь для просмотра
Позиция 1
Кровельная панель СТАЛЬ-ПРОКАТ ПРОМ
х2
  1. 1 Кровельная панель СТАЛЬ-ПРОКАТ ПРОМ х2
  2. 2 Стеновая панель СТАЛЬ-ПРОКАТ ПРОМ х1
  3. 3 Самосверлящий шуруп или заклепка х1
  4. 4 Уплотнительная самоклеющая лента (до 3мм) х1
  5. 5 Самосверлящий шуруп для стальных конструкций х2
  6. 6 Уплотнительная самоклеющая лента (до 5мм) х2
Узел 2.1

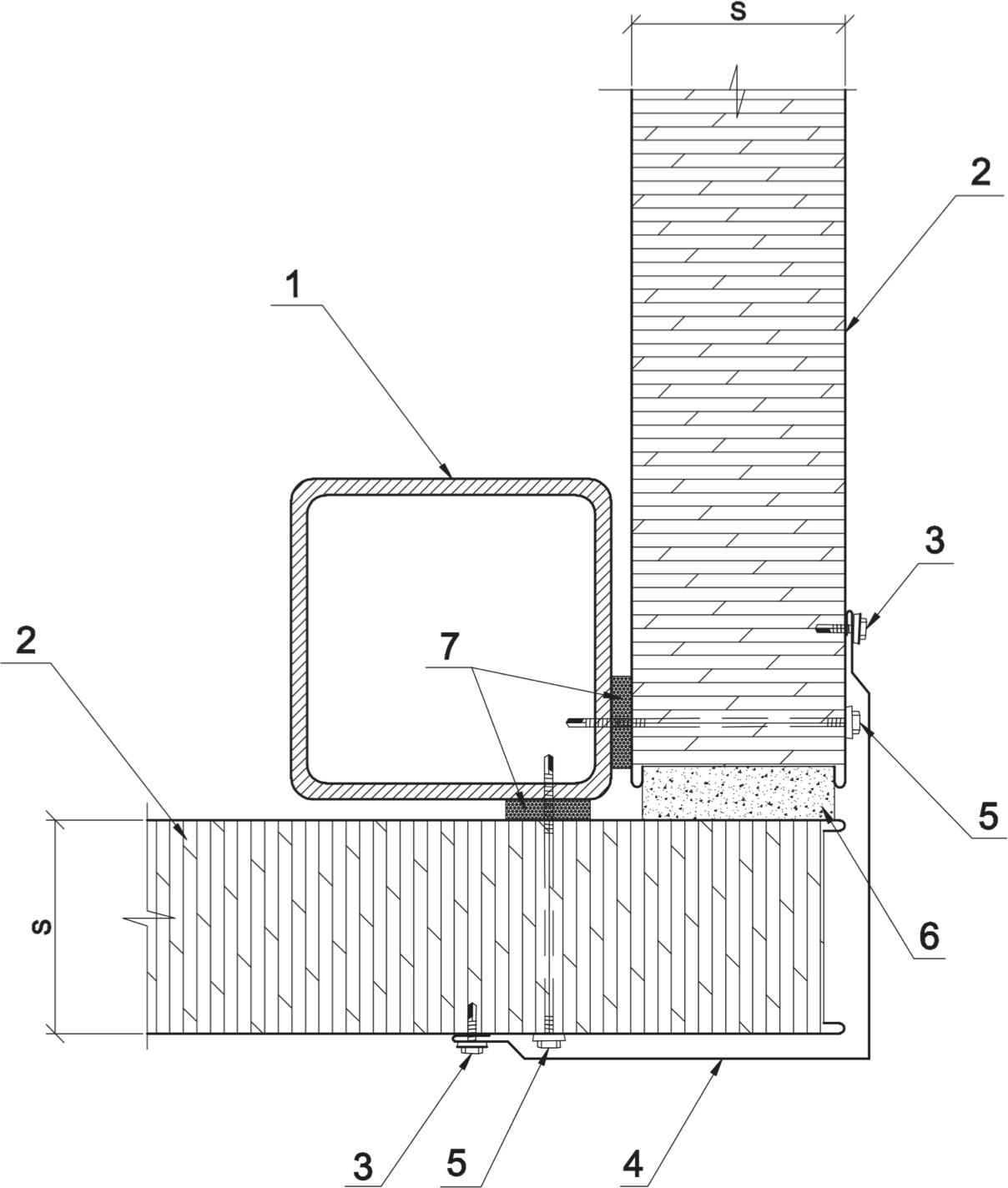

Узел 2.1: угловое соединение стеновых сэндвич панелей под прямым углом

Угловое соединение сэндвич-панелей (под прямым углом)

2.1 · 7 позиций

Колонна (согласно проектному решению)
1
👇 Выберите деталь для просмотра
Позиция 1
Колонна (согласно проектному решению)
х1
  1. 1 Колонна (согласно проектному решению) х1
  2. 2 Стеновая панель СТАЛЬ-ПРОКАТ ПРОМ х2
  3. 3 Самосверлящий шуруп или заклепка х2
  4. 4 Фасонный элемент ФС-1 х1
  5. 5 Самосверлящий шуруп для стальных конструкций х2
  6. 6 Теплоизоляционный материал (монтажная пена) х1
  7. 7 Уплотнительная самоклеющая лента (до 5мм) х2
Узел 2.2

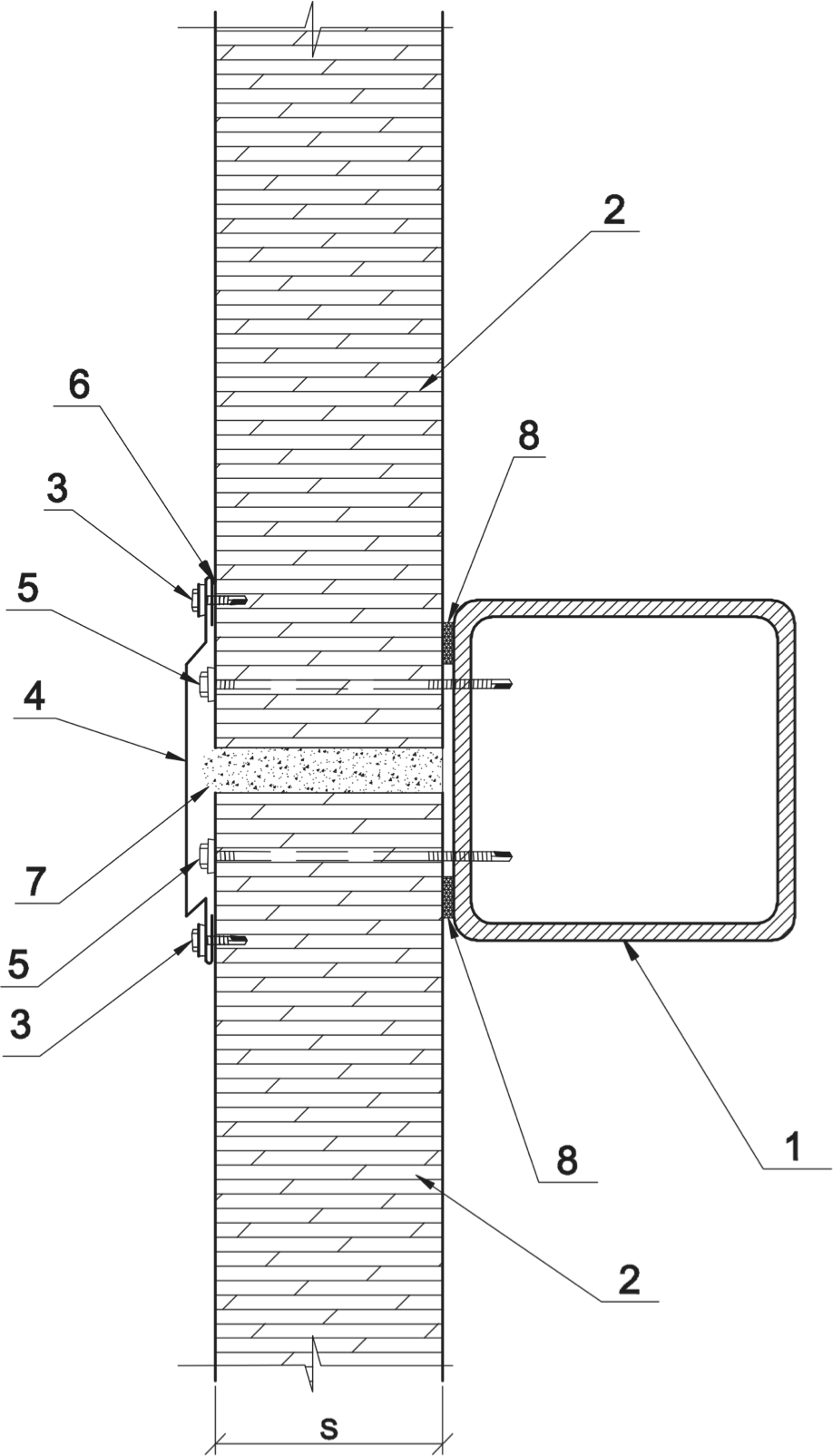

Узел 2.2: стык стеновых сэндвич панелей на ригеле — горизонтальный монтаж

Стык панелей на ригеле (горизонтальный монтаж)

2.2 · 8 позиций

Ригель (согласно проектному решению)
1
👇 Выберите деталь для просмотра
Позиция 1
Ригель (согласно проектному решению)
х1
  1. 1 Ригель (согласно проектному решению) х1
  2. 2 Стеновая панель СТАЛЬ-ПРОКАТ ПРОМ х2
  3. 3 Самосверлящий шуруп или заклепка х2
  4. 4 Фасонный элемент ФС-4 х1
  5. 5 Самосверлящий шуруп для стальных конструкций х2
  6. 6 Герметик х1
  7. 7 Теплоизоляционный материал (монтажная пена) х1
  8. 8 Уплотнительная самоклеющая лента (до 5мм) х2
Узел 2.3

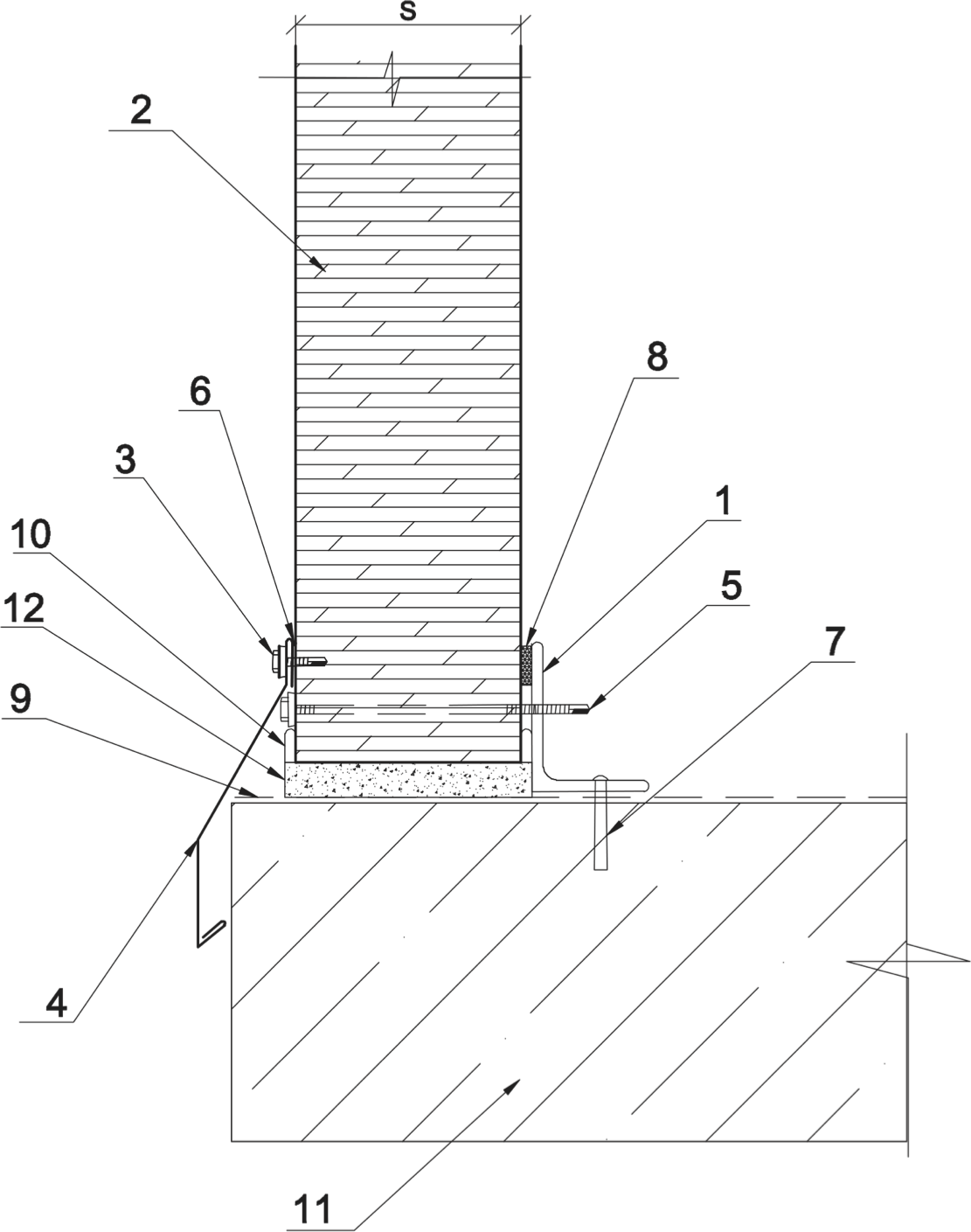

Узел 2.3 (Вариант 1): примыкание стеновых сэндвич панелей к цоколю здания Вариант 1

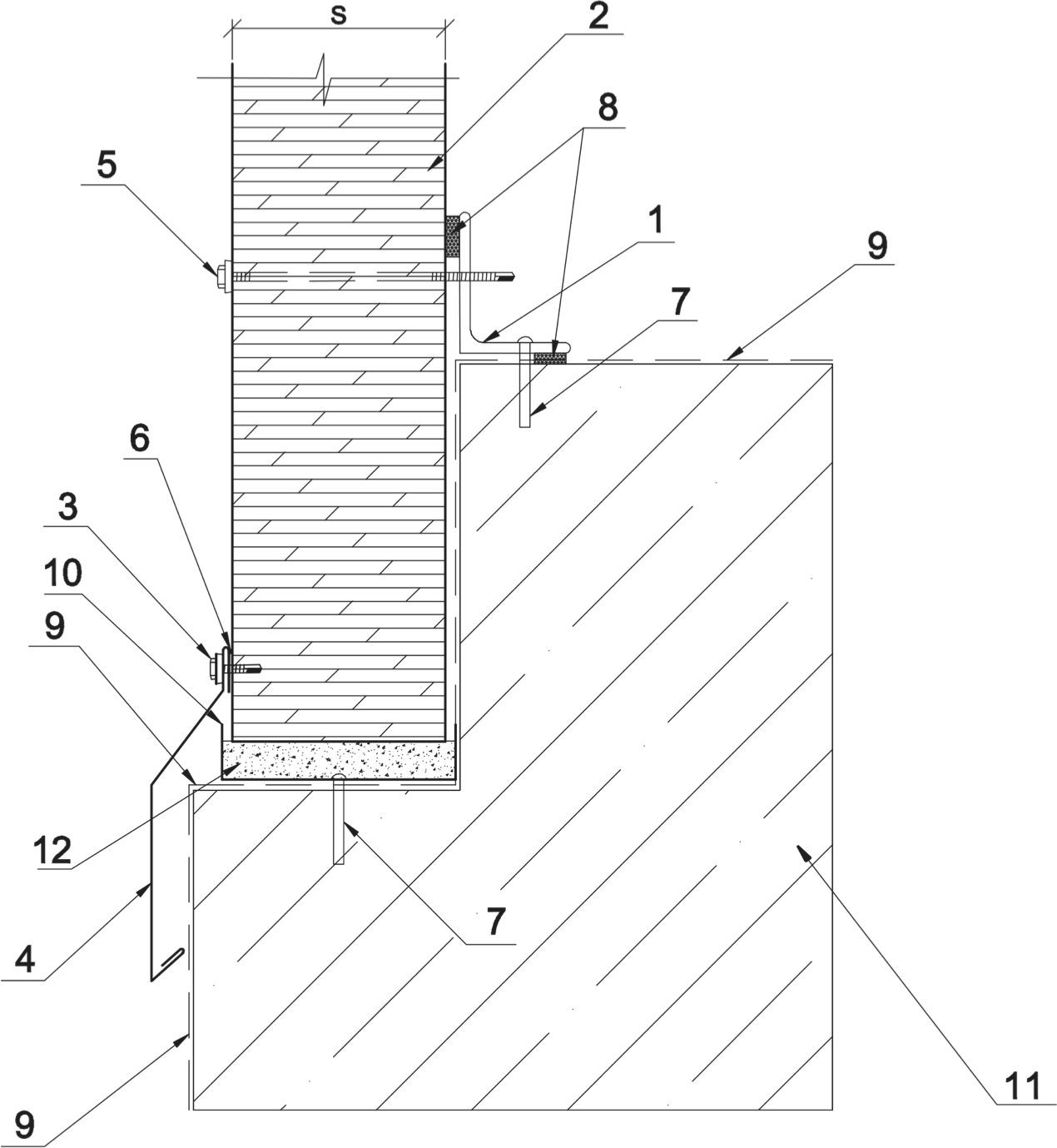

Примыкание панелей к цоколю

2.3 · 12 позиций

Опорный элемент цоколя
1
👇 Выберите деталь для просмотра
Позиция 1
Опорный элемент цоколя
х1
  1. 1 Опорный элемент цоколя х1
  2. 2 Стеновая панель СТАЛЬ-ПРОКАТ ПРОМ х1
  3. 3 Самосверлящий шуруп или заклепка х1
  4. 4 Фасонный элемент ФС-5 х1
  5. 5 Самосверлящий шуруп для стальных конструкций х1
  6. 6 Герметик х1
  7. 7 Анкер х1
  8. 8 Уплотнительная самоклеющая лента (до 5мм) х1
  9. 9 Гидроизоляционный слой фундаментной балки х1
  10. 10 U-образный профиль ФС-2 (до 0,7мм) х1
  11. 11 Фундаментная балка х1
  12. 12 Теплоизоляционный материал (монтажная пена) х1
Узел 2.4

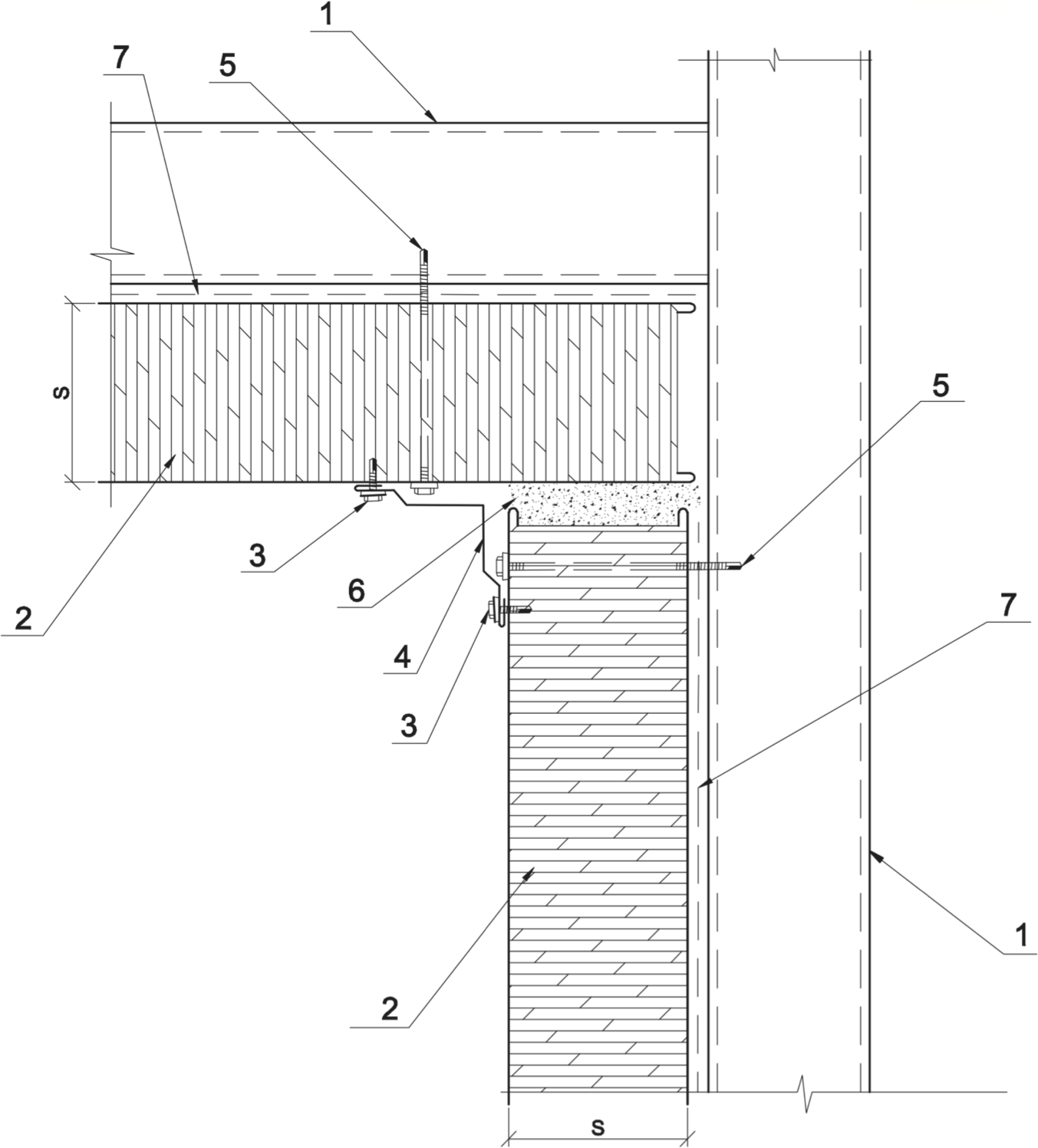

Узел 2.4: примыкание стеновых сэндвич панелей по внутреннему углу

Примыкание панелей по внутреннему углу

2.4 · 7 позиций

Ригель (согласно проектному решению)
1
👇 Выберите деталь для просмотра
Позиция 1
Ригель (согласно проектному решению)
х2
  1. 1 Ригель (согласно проектному решению) х2
  2. 2 Стеновая панель СТАЛЬ-ПРОКАТ ПРОМ х2
  3. 3 Самосверлящий шуруп или заклепка х2
  4. 4 Фасонный элемент ФС-6 х1
  5. 5 Самосверлящий шуруп для стальных конструкций х2
  6. 6 Теплоизоляционный материал (монтажная пена) х1
  7. 7 Уплотнительная самоклеющая лента (до 5мм) х2
Узел 2.5

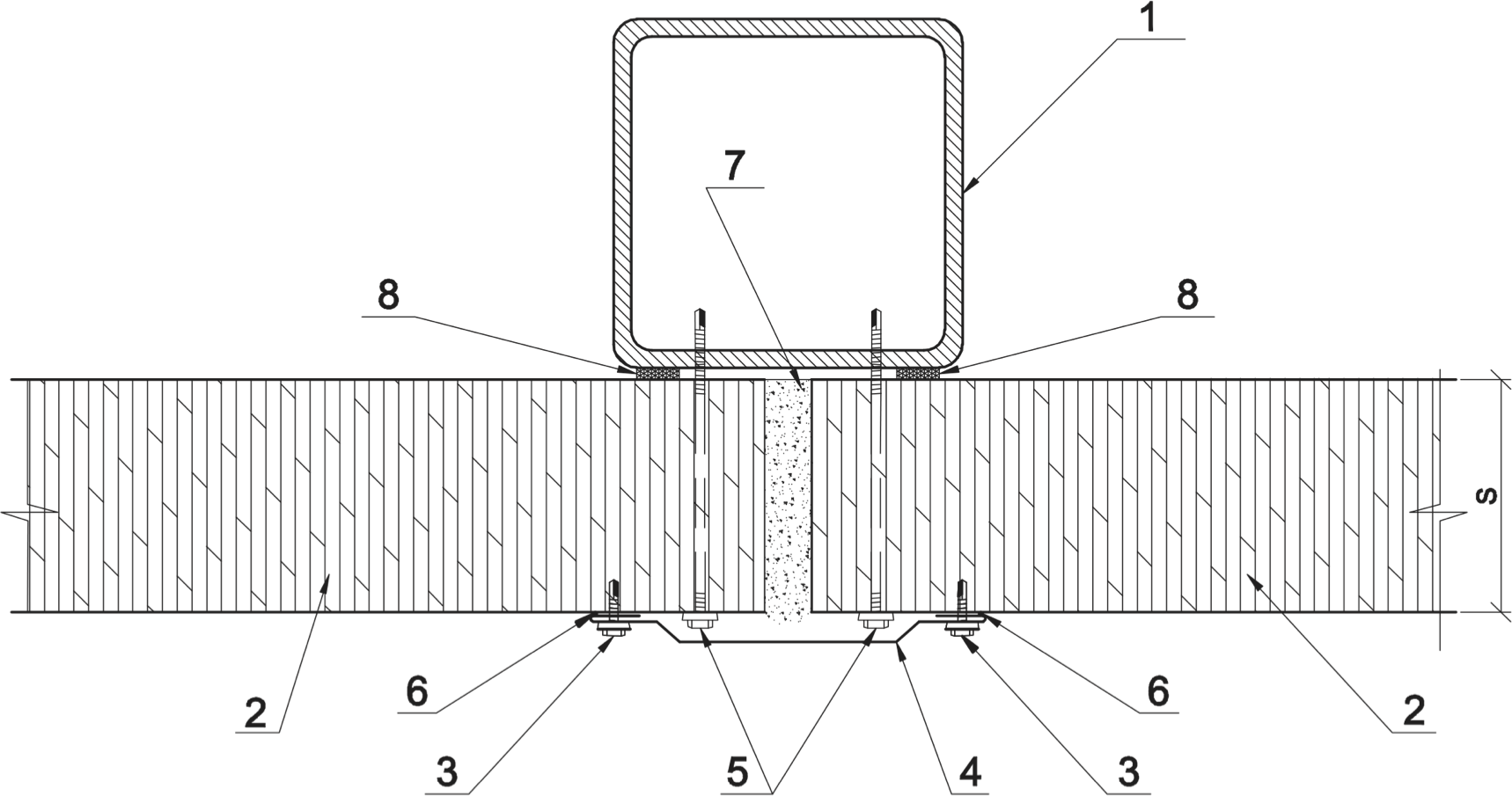

Узел 2.5: стык стеновых сэндвич панелей на колонне — вертикальный монтаж

Стык панелей на колонне (вертикальный монтаж)

2.5 · 8 позиций

Колонна (согласно проектному решению)
1
👇 Выберите деталь для просмотра
Позиция 1
Колонна (согласно проектному решению)
х1
  1. 1 Колонна (согласно проектному решению) х1
  2. 2 Стеновая панель СТАЛЬ-ПРОКАТ ПРОМ х2
  3. 3 Самосверлящий шуруп или заклепка х2
  4. 4 Фасонный элемент ФС-7 х1
  5. 5 Самосверлящий шуруп для стальных конструкций х2
  6. 6 Герметик х2
  7. 7 Теплоизоляционный материал (монтажная пена) х1
  8. 8 Уплотнительная самоклеющая лента (до 5мм) х2
Узел 2.6

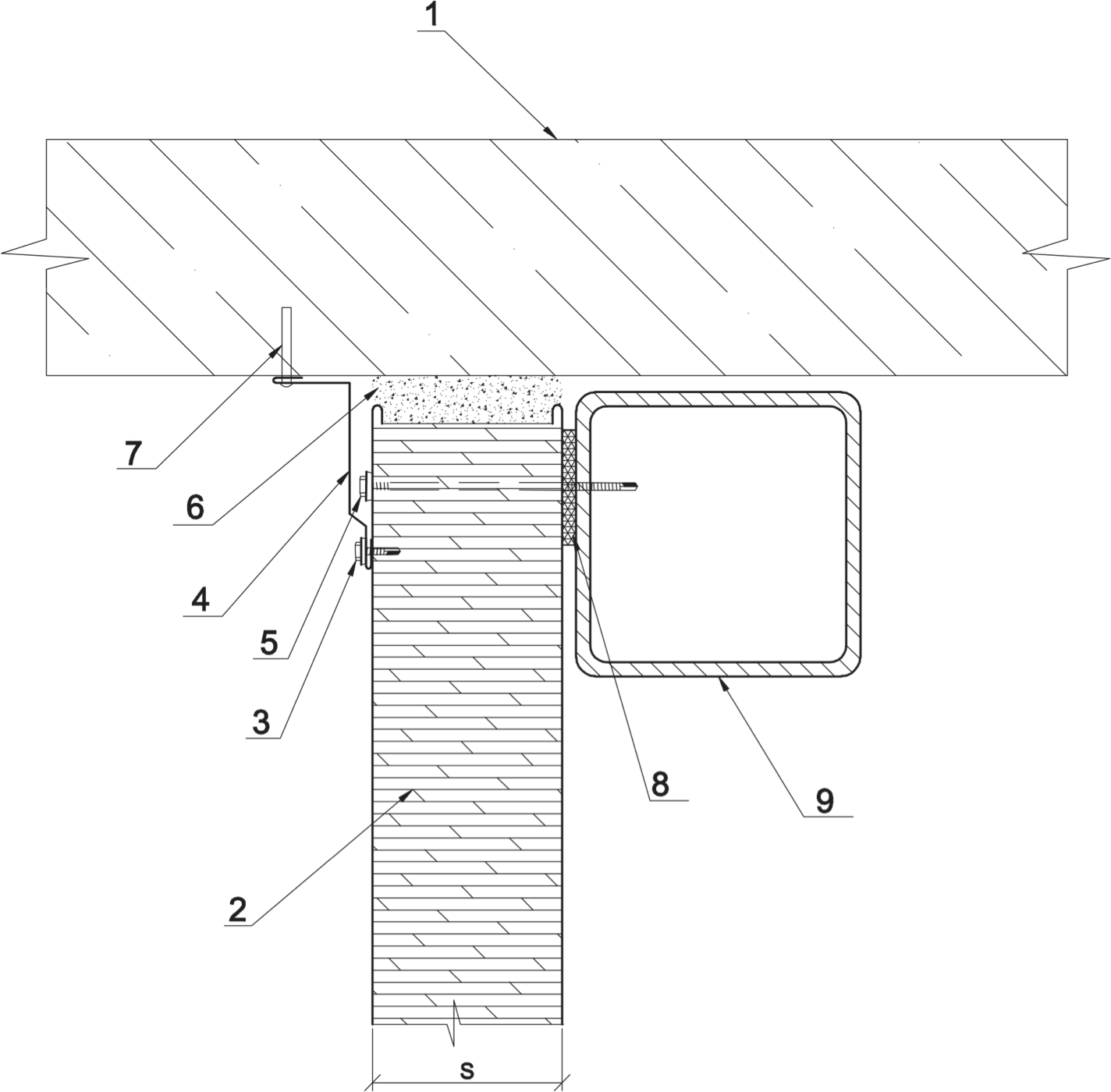

Узел 2.6: примыкание стеновых сэндвич панелей к существующей стене

Примыкание к существующей стене

2.6 · 9 позиций

Существующая стена
1
👇 Выберите деталь для просмотра
Позиция 1
Существующая стена
х1
  1. 1 Существующая стена х1
  2. 2 Стеновая панель СТАЛЬ-ПРОКАТ ПРОМ х1
  3. 3 Самосверлящий шуруп или заклепка х1
  4. 4 Фасонный элемент ФС-8 х1
  5. 5 Самосверлящий шуруп для стальных конструкций х1
  6. 6 Теплоизоляционный материал (монтажная пена) х1
  7. 7 Анкер х1
  8. 8 Уплотнительная самоклеющая лента (до 5мм) х1
  9. 9 Колонна х1
Узел 2.7

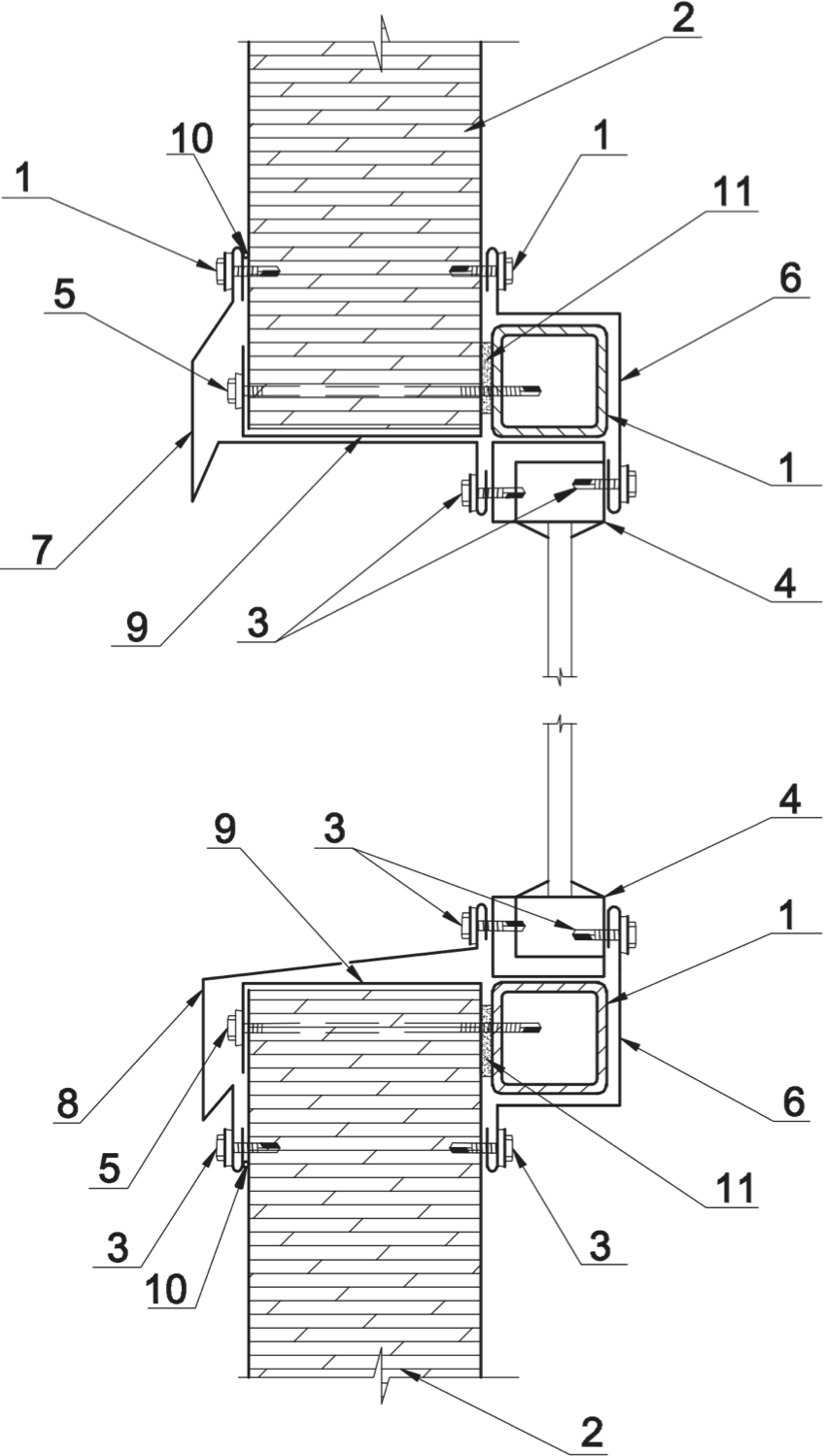

Узел 2.7 (вертикальный разрез): крепление оконного блока в стене из сэндвич панелей Вертикальный разрез

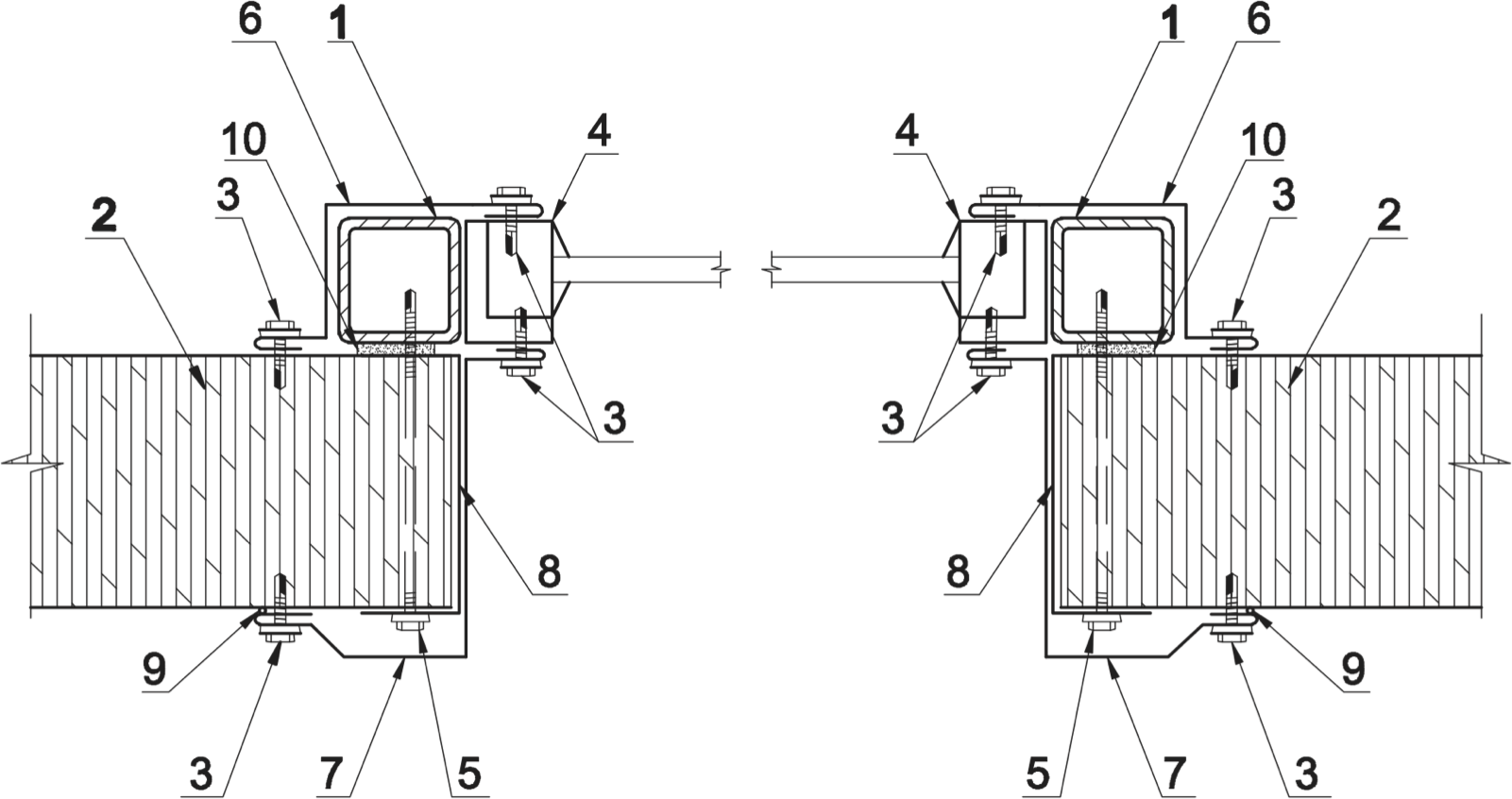

Крепление оконных блоков

2.7 · 11 позиций

Ригель (согласно проектному решению)
1
👇 Выберите деталь для просмотра
Позиция 1
Ригель (согласно проектному решению)
х4
  1. 1 Ригель (согласно проектному решению) х4
  2. 2 Стеновая панель СТАЛЬ-ПРОКАТ ПРОМ х2
  3. 3 Самосверлящий шуруп или заклепка х6
  4. 4 Оконный блок х2
  5. 5 Самосверлящий шуруп для стальных конструкций х2
  6. 6 Фасонный элемент ФОК-1 х2
  7. 7 Фасонный элемент ФОК-2 х1
  8. 8 Фасонный элемент ФОК-3 х1
  9. 9 Фасонный элемент ФС-2 х2
  10. 10 Герметик х2
  11. 11 Уплотнительная самоклеющая лента (до 5мм) х2
